對數控數控龍門加工中心的簡單介紹 發布時間：2021-12-07 12:56:32瀏覽次數:1258

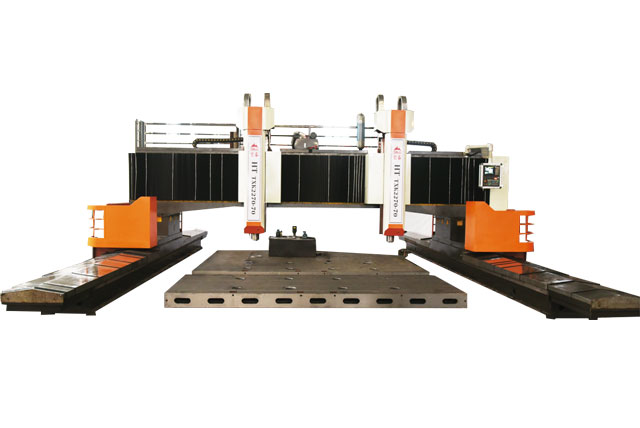

數控龍門加工中心是指主軸Z軸與工作臺垂直的加工中心。整體結構為大型加工中心，龍門式結構，由雙立柱和頂梁組成，雙立柱中間有橫梁。特別適合加工大型工件和形狀復雜的工件。數控龍門加工中心有固定梁式（固定梁、移動/旋轉工作臺）、移動梁式（梁上下移動、工作臺前后移動）、移動立柱式（固定工作臺、移動龍門）、吊車式（固定工作臺、橫梁移動），上述復合形式的數控龍門加工中心也有多種類型。加工特性、能力和目標產品加工應用并不完全相同。下面來了解一下數控龍門加工中心的結構特點。

1、工作臺

數控龍門加工中心的工作臺基本呈長方形。工作臺、床身、立柱、橫梁、閘板等大型鑄件由鑄鐵或焊接件制成。鑄件內腔為蜂窩狀復合排列結構，設計很先進。均經過時效和二次回火處理，消除殘余內應力，使材料穩定，保證工件加工精度的穩定性和機床壽命。

2、龍門

龍門架由一個橫梁和兩個立柱組成。分為固定橫梁、定位塊固定橫梁、隨意升降三種。

3、拉姆

閘板從結構上可分為敞開式和封閉式兩種。開放式結構的閘板由壓板夾在主軸箱上，閘板截面積大；封閉結構的閘板夾在主軸箱內，閘板截面積小。

4、刀庫

數控龍門加工中心的刀庫有三種基本類型：轉塔式、鼓式和鏈長式。

5、附件頭庫

大型復雜零件的加工通常需要許多附件頭。附件頭是根據工件的加工要求數控龍門加工中心專門設計的。一般分為直角頭、加長頭、特殊角頭和萬向頭。

6、數控系統

CNC系統的供應商眾多，根據不同的需求有不同的系統品牌和型號選擇。

7、精度

機床精度是指數控龍門加工中心在沒有外加載荷的情況下的原始精度。精度通常用它的反面來表示——與理想狀態的偏差（簡稱誤差），誤差越小，精度越高。
