對龍門鉆床的簡單了解 發布時間：2021-12-07 12:56:32瀏覽次數:1414

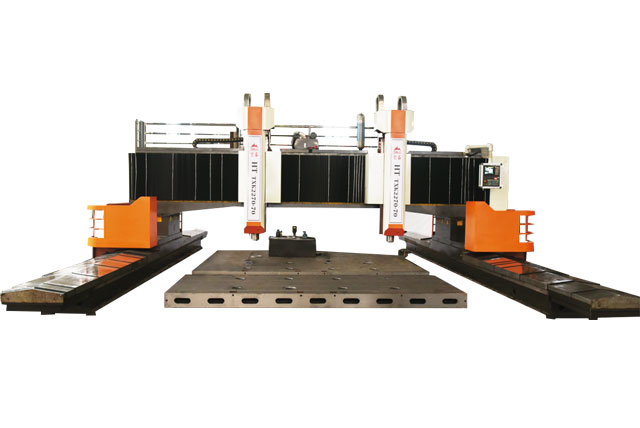

龍門鉆床是一種具有龍門架和三個主軸的臥式數控鉆床?？赏瑫r加工三個零件，生產效率高。該設備可用于鋼、不銹鋼、鈦、鎳、鋯、鉭、蒙乃爾、哈氏合金等簡單材料，以及鈦/鋼、鎳/鋼、鋯/鋼、鉭/鋼、不銹鋼等復合材料等的生產，實現鉆孔、鉸孔、鉸孔、鉆盲孔、內孔切削（使用特殊輔助工具）等功能，用普通麻花鉆即可鉆孔。

龍門鉆床主要由床身工作臺、移動龍門、縱向滑臺、鉆孔動力箱、數控滑臺、自動排屑及循環冷卻裝置、電氣系統等組成。

1、床式工作臺：

床身由寬900、長5410、高800組成，主床的左、中、右段與橋段相連?？倢挾葹?560，為焊接鋼結構，經過人工時效處理。龍門鉆床工作臺上安裝有16塊托板，頂部有T型槽，槽寬28，便于裝夾工件。在床身的左右兩側，每側布置有兩個直線滾動導軌和精密滾珠絲杠，距離為450，長度為6410，用于龍門縱向滑塊的移動。龍門鉆床身底面共分布可調螺栓，可輕松調節床身工作臺的高低。

2、移動式龍門架：

龍門鉆床的龍門架寬5550，高1726，由鋼板組裝而成，人工時效。龍門前側有兩根間距650、長度4550的大容量直線滾動導軌，頂部裝有兩組精密滾珠絲杠和交流伺服電機，使三個動力頭沿Y方向移動。每個動力頭滑板上方安裝有鉆孔動力箱，主軸上可安裝鉆頭。龍門鉆床兩端動力頭滑板兩側裝有導軌柔性防護罩。

3、縱向滑道

縱向滑板為直角彎板焊接鋼結構，左右分布。龍門鉆床左右縱向滑臺的垂直面上安裝了兩個帶2kW交流伺服電機、傳動比為2的皮帶輪。小皮帶輪安裝在主軸電機上，大皮帶輪與滾珠螺母連接，伺服電機由皮帶輪驅動。滾珠螺母在滾珠絲杠上旋轉，帶動滑塊在滾動導軌上運動。裝卸工件時，可將兩個動力頭移至龍門鉆床兩端，方便工件裝卸。
