什么是數控龍門鉆？

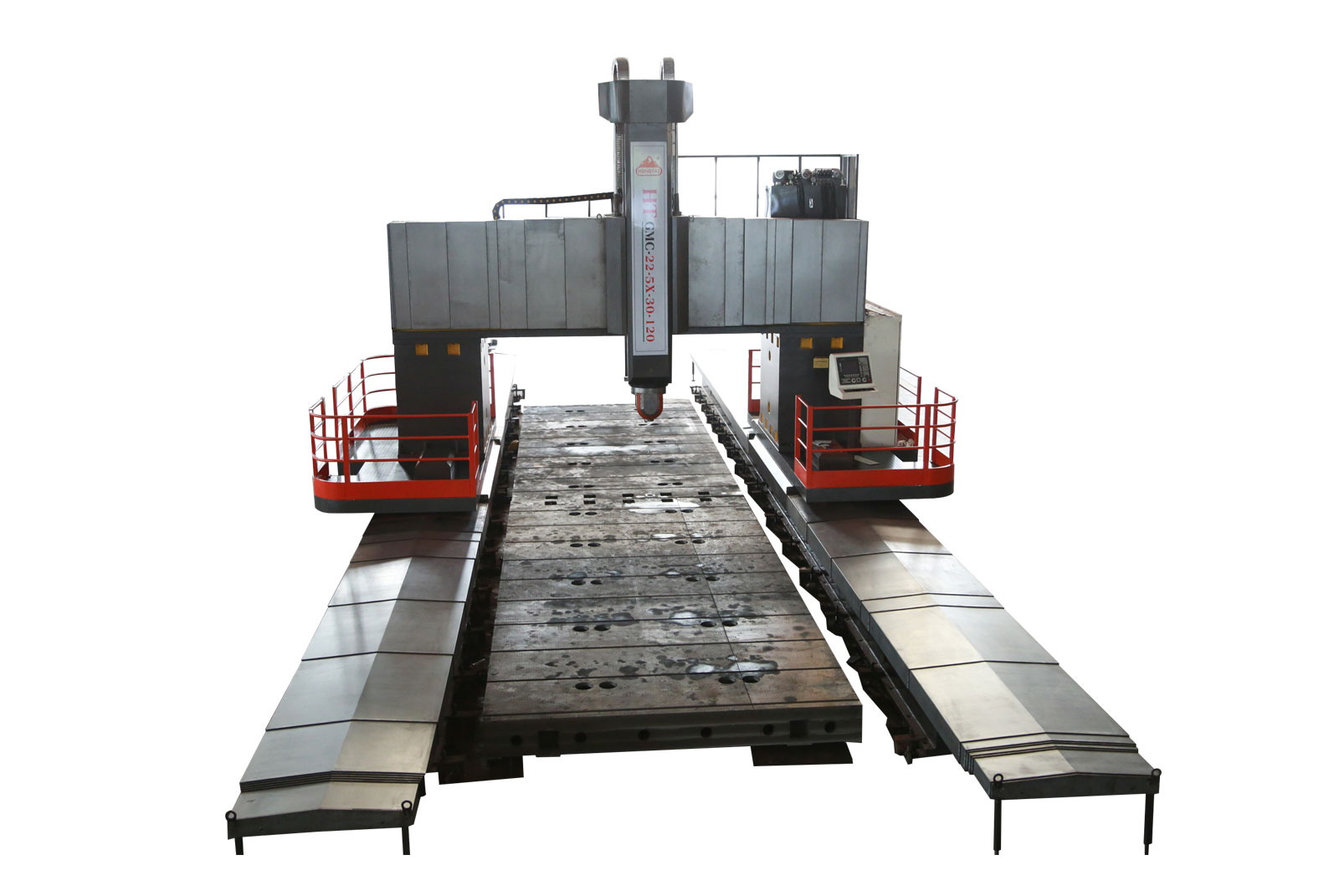

數控龍門鉆是一種臥式數控鉆床，采用龍門架和三軸結構?？赏瑫r(shí)加工三個零件，生產效率高。該裝置可用于生產鋼、不銹鋼、鈦、鎳、鋯、鉭、蒙乃爾合金等簡單的哈茲合金材料，以及鈦/鋼、鎳、鋯、鉭/鋼/鋼/鋼復合材料，如生產、鉆孔、擴孔、擴孔、鉆盲孔、內孔切割等使用專用輔助工具)等功能，使用普通麻花鉆開孔。數控龍門鉆床主要由床架、移動龍門、縱向滑臺、鉆孔電源箱、數控滑臺、自動排屑及循環冷卻裝置、電氣系統等組成。

1、床式工作臺:床由900寬，5410長，800高組成。主床的左、中、右三段與橋段連接?？倢挾葹?560，焊接鋼結構，經人工時效處理。龍門鉆床工作臺安裝16個托盤，頂部為t型槽，槽寬28，便于夾緊工件。在床身左右兩側，兩側各設置兩個直線滾動導軌和精細滾珠絲杠，間距為450，長度為6410，用于龍門縱向滑塊的移動。數控龍門鉆床床身底部分布有可調節螺栓，可以輕松調節工作臺床身的高度。

2. 移動龍門:數控龍門鉆床龍門架寬5550，高1726。它由鋼板組裝而成。龍門前方有兩個間距為650、長度為4550的大容量直線滾動導軌。頂部安裝兩組精細滾珠絲杠和交流伺服電機，使三個動力頭沿Y方向運動。每個動力頭滑板上方安裝有鉆孔動力箱，可在主軸上安裝鉆頭。數控龍門鉆床兩端的動力頭滑板兩側均設有柔性導軌。

3.縱向?qū)к墸嚎v向滑板為焊接鋼結構，由左向右分布直角彎板。數控龍門鉆床左右縱滑臺的垂直表面裝有兩個帶輪，帶2kW交流伺服電機，傳動比為2。小皮帶輪安裝在主軸電機上，大皮帶輪與球螺母連接，伺服電機由皮帶輪驅動。滾珠螺母在滾珠絲杠上旋轉，帶動滾動導軌上的滑塊。裝卸工件時，兩個動力頭可移動到數控龍門鉆床的兩端，方便裝卸工件。

數控龍門鉆床切屑清除裝置的主要作用是將切屑從數控龍門鉆床加工區外排出。數控龍門鉆床和磨床上的巖屑經常與切削液混合。巖屑通過巖屑清除裝置與巖屑分離，數控龍門鉆床將其送入巖屑收集箱(車)。數控龍門鉆床和切削液循環到切削液罐中。對于粗加工，關心的應該是機床的功率有多大，也就是進給速度有多少。由于加工毛坯為粗加工，對精度要求不高，但對效率要求很高，所以對數控龍門鉆床性能要求強，刀具體積大。
